Hydraulischer Abgleich: So senken präzise Volumenströme die Vorlauftemperatur für Wärmepumpen

Das unterschätzte Herzstück der Wärmewende im Heizungskeller

Ein hydraulischer Abgleich ist weit mehr als ein Formular für eine Förderakte oder eine bürokratische Pflicht vor der Heizungsmodernisierung. Er bildet das physikalische Fundament einer Anlage, in der jeder Heizkörper, jeder Heizkreis und jede Pumpe genau die Wassermenge erhält, die für die berechnete Raumlast erforderlich ist. Besonders beim Umstieg auf eine Wärmepumpe entscheidet diese Fügung aus Heizlast, Volumenstrom und Druckverlust darüber, ob das neue System dauerhaft effizient arbeitet oder sich mit unnötig hohen Temperaturen durch den Winter kämpft.

Hohe Vorlauftemperaturen sind häufig keine zwingende Eigenschaft des Gebäudes, sondern eine Notlösung für fehlende Strömungsdisziplin. Wird ein abgelegener Heizkörper nicht warm, erhöht der Betreiber oft die Heizkurve oder die Pumpenleistung. Damit wird jedoch nicht die Ursache behoben. Kesselnahe Heizflächen erhalten weiterhin zu viel Wasser, während entfernte Räume nur verzögert oder unzureichend versorgt werden. Eine präzise Abstimmung der Anlage ist deshalb ebenso wichtig wie detaillierte Berechnungen zur Heizlast und Systemoptimierung.

• Gleichmäßige Raumtemperaturen ohne überversorgte und unterversorgte Zonen
• Niedrigere Vorlauf- und Rücklauftemperaturen im Wärmepumpenbetrieb
• Weniger Strömungsgeräusche, Pumpenstrom und Verdichterstarts
• Bessere Voraussetzungen für eine hohe Jahresarbeitszahl

Der hydraulische Kurzschluss im Rohrnetz wirkt dabei wie eine falsch gesetzte Tür im Lastpfad: Das Heizwasser nimmt den bequemsten Weg durch die Anlage. Die Wärmepumpe produziert zwar Wärme, doch sie erreicht nicht dort die Heizflächen, wo sie benötigt wird. Präzise Volumenströme schließen diese Lücke und eröffnen gerade im Gebäudebestand einen wirkungsvollen Hebel, ohne sofort jede Heizfläche oder die gesamte Gebäudehülle austauschen zu müssen.

Physikalische Zusammenhänge zwischen Spreizung und Arbeitszahl

Die Effizienz einer Wärmepumpe hängt wesentlich vom Temperaturhub zwischen Wärmequelle und Heizsystem ab. Je niedriger die erforderliche Vorlauftemperatur, desto geringer fällt dieser Hub aus und desto weniger Verdichterarbeit ist notwendig. Als theoretische Orientierung beschreibt der Carnot-Prozess, dass der maximale Wirkungsgrad mit steigender Temperaturdifferenz zwischen Wärmeaufnahme und Wärmeabgabe sinkt. In der realen Maschine liegen die Werte zwar niedriger, der Zusammenhang bleibt jedoch bestehen.

Für die Heizfläche zählt nicht allein die Vorlauftemperatur, sondern die mittlere Heizmitteltemperatur aus Vorlauf und Rücklauf. Bei einer Auslegung von 40/30 Grad Celsius beträgt diese mittlere Temperatur 35 Grad. Erhält ein Heizkörper wegen eines hydraulischen Fehlers dagegen zu wenig Durchfluss, fällt seine Rücklauftemperatur stark ab, während die übergeordnete Regelung möglicherweise die Vorlauftemperatur anhebt. Der Heizkörper arbeitet dann nicht als gleichmäßig temperiertes Bauteil, sondern mit einem steilen Temperaturgefälle. Eine korrekte Durchströmung hebt die mittlere Oberflächentemperatur an und nutzt die gesamte Heizfläche besser aus.

Jedes abgesenkte Kelvin im Vorlauf kann den Strombedarf des Kältekreises messbar reduzieren. Die tatsächliche Verbesserung hängt von Außentemperatur, Wärmequelle, Verdichter und Heizflächen ab, typischerweise reagieren Wärmepumpen jedoch deutlich empfindlicher auf hohe Systemtemperaturen als Brennwertkessel. Hohe Volumenströme sind dabei nicht automatisch optimal, weil die Umwälzpumpe ebenfalls elektrische Leistung benötigt. Das Ziel ist ein berechneter, stabiler Volumenstrom mit ausreichender Spreizung, nicht ein maximal geöffneter Pumpenhahn.

Strömungsmechanik im Leitungsnetz ohne hydraulische Kurzschlüsse

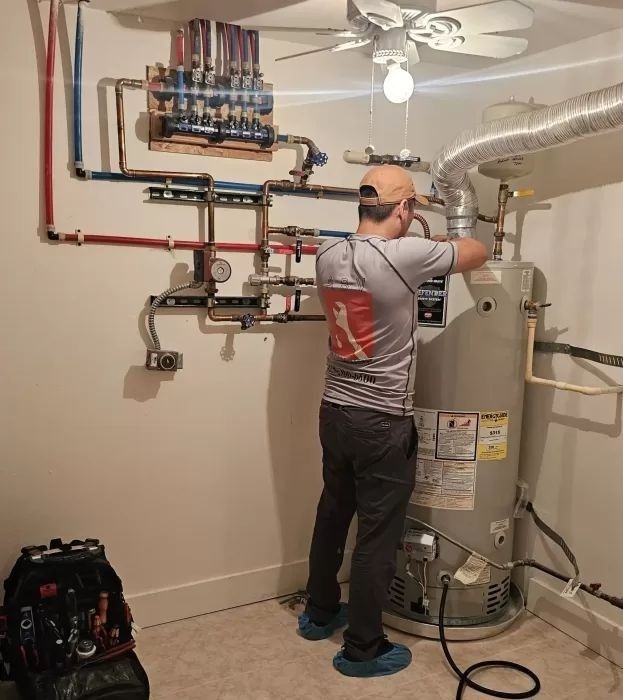

In einem verzweigten Heizungsnetz teilen sich mehrere Heizkreise dieselbe Druckquelle. Jeder Teilstrang besitzt einen eigenen Widerstand, der sich aus Rohrlängen, Durchmessern, Bögen, Ventilen und Heizflächen zusammensetzt. Der ungünstigste Kreis, häufig der am weitesten entfernte oder hydraulisch engste Strang, bestimmt den erforderlichen Pumpendruck. Kreise mit geringerem Widerstand würden ohne Begrenzung deutlich mehr Wasser aufnehmen. Das erklärt, warum nahe Heizkörper heiß werden, während entfernte Räume trotz hoher Kesseltemperatur kalt bleiben.

Ein höherer Pumpendruck löst dieses Problem nicht zuverlässig. Er vergrößert vielmehr die Überversorgung der kurzen Wege, erhöht den Stromverbrauch und kann Strömungsgeräusche an Thermostatventilen auslösen. Fachgrundlagen zur systematischen Auslegung und exakten Druckverlustberechnung des VdZ zeigen, weshalb definierte Differenzdrücke und nachvollziehbare Einstellwerte erforderlich sind. Auch die Übertragungsfähigkeit vorhandener Rohrleitungen muss geprüft werden: Ein kleiner Innendurchmesser kann den Druckverlust stark erhöhen und die Leistung eines langen Strangs begrenzen.

• Heizlast und erforderlichen Volumenstrom jedes Raumes erfassen
• Rohrdurchmesser, Leitungslängen und Druckverluste im Indexkreis bestimmen
• Ventile und Strangreguliereinrichtungen auf berechnete Werte einstellen
• Pumpe auf den notwendigen Differenzdruck begrenzen
• Raumtemperaturen und Rückläufe im Betrieb kontrollieren

Verfahren A und B im direkten ingenieurtechnischen Vergleich

Verfahren A arbeitet mit vereinfachten Annahmen. Die vorhandenen Heizflächen, Raumgrößen und angenommene Temperaturbedingungen dienen als Grundlage, um Volumenströme und Ventilvoreinstellungen näherungsweise zu bestimmen. Dieses Vorgehen kann bei überschaubaren, gut dokumentierten Anlagen wirtschaftlich sein. Seine Aussagekraft hängt jedoch stark davon ab, ob Heizkörpergrößen, Gebäudenutzung und baulicher Zustand korrekt erfasst wurden.

Verfahren B setzt eine raumweise Heizlastberechnung voraus. Im Idealfall erfolgt sie nach DIN EN 12831, wobei Außenbauteile, Fenster, Lüftungsverluste, Raumgeometrie und Auslegungstemperatur berücksichtigt werden. Anschließend wird geprüft, ob jede vorhandene Heizfläche die berechnete Last bei einer niedrigen Systemtemperatur decken kann. Dieses Verfahren erzeugt ein belastbares Tragwerk für die Wärmepumpenplanung, weil es nicht nur die Ventile, sondern auch Heizkurve, Pumpe, Heizflächen und Rohrnetz miteinander verknüpft.

Für ein Gebäude mit gemischten Heizflächen, geplanten Dämmmaßnahmen oder unklarer Dokumentation bietet Verfahren B meist den größeren Nutzen. Die höheren Planungskosten stehen dann einer möglichen Absenkung der Vorlauftemperatur, einer kleineren Wärmepumpe und einer zuverlässigeren Betriebsweise gegenüber. Wichtig ist, Förderbedingungen und deren aktuelle Anforderungen gesondert zu prüfen, da technische Nachweisregeln nicht pauschal auf jedes Programm übertragen werden können.

Vom Differenzdruckregler zum voreinstellbaren Thermostatventil

Das Ventil ist der letzte Stellpunkt im hydraulischen Lastpfad. Aus Heizlast, gewünschter Spreizung und verfügbarem Differenzdruck wird der erforderliche Volumenstrom berechnet. Daraus ergibt sich der notwendige kv-Wert des Ventils. Der Kvs-Wert beschreibt dagegen den maximalen Durchfluss bei einer definierten Druckdifferenz. Werden diese Größen verwechselt oder wird ein falscher Differenzdruck angenommen, kann die Voreinstellung deutlich vom tatsächlichen Bedarf abweichen.

Konventionelle voreinstellbare Thermostatventile begrenzen den Durchfluss, reagieren aber nicht vollständig selbstständig auf jede Änderung im Netz. Schließen mehrere Thermostatköpfe, steigt der Differenzdruck in den verbleibenden offenen Kreisen. Dynamische, druckunabhängige Ventile, häufig als PICV bezeichnet, kombinieren daher Durchflussbegrenzung und Differenzdruckregelung. Sie halten den eingestellten Volumenstrom auch bei Teillast stabiler und erleichtern den Abgleich in Übergangszeiten.

1. Raumweise Heizlast und Heizkörperleistung bei der geplanten Systemtemperatur bestimmen.
2. Erforderlichen Volumenstrom aus Heizleistung, spezifischer Wärmekapazität des Wassers und Spreizung berechnen.
3. Verfügbaren Differenzdruck am ungünstigsten Strang und an jedem Ventil ermitteln.
4. Passenden kv-Wert und die Hersteller-Voreinstellung auswählen.
5. Strangregulierventile, Pumpenkennlinie und gegebenenfalls Differenzdruckregler gemeinsam einstellen.
6. Anlage bei unterschiedlichen Lastzuständen prüfen und die Dokumentation aktualisieren.

Hocheffizienzpumpen entfalten ihren Vorteil erst, wenn das Netz sauber begrenzt ist. Eine adaptive Regelung kann den Druckbedarf zwar reduzieren, sie ersetzt jedoch keine fehlerhafte Rohrnetzberechnung. In der Praxis sollten Fachhandwerker zusätzlich auf entlüftete Heizflächen, funktionierende Thermostatköpfe, saubere Schmutzfänger und korrekt geöffnete Absperrungen achten. Erst wenn diese Bausteine stimmen, lässt sich die Pumpe auf eine niedrige, geräuscharme Förderhöhe einregeln.

Typische Altbau-Szenarien und deren hydraulische Ertüchtigung

Im Altbau ist nicht jeder Heizkörper automatisch ein Hindernis für die Wärmepumpe. Große Gliederheizkörper, Plattenheizkörper oder Konvektoren können bei moderaten Vorlauftemperaturen ausreichend Leistung liefern. Problematisch sind meist einzelne Räume mit kleinen Heizflächen, ungünstiger Außenlage oder hohen Lüftungsverlusten. In solchen Fällen kann der gezielte Austausch gegen ein Typ-33-Modell sinnvoller sein als eine flächige Sanierung. Vor der Entscheidung muss die Heizkörperleistung bei der künftig geplanten Temperatur berechnet werden.

Besondere Aufmerksamkeit benötigen gemischte Systeme aus Fußbodenheizung und Radiatoren. Die Flächenheizung arbeitet meist mit niedrigen Temperaturen und hohem Volumenstrom, während Radiatorenkreise andere Druck- und Regelbedingungen besitzen. Ein sauber dimensionierter Mischer, getrennte Pumpenregelung und ein abgestimmter hydraulischer Aufbau verhindern, dass ein Teilkreis den anderen verdrängt. Thermografie kann im Winter sichtbar machen, ob Heizflächen gleichmäßig arbeiten. Ergänzend liefern Rücklauftemperaturfühler und aufgezeichnete Vorlaufwerte Hinweise auf Überversorgung, fehlende Durchströmung oder eine zu steile Heizkurve.

• Heizkörperleistung bei der geplanten Wärmepumpen-Vorlauftemperatur prüfen
• Einzelne Engpassräume statt pauschal das gesamte Gebäude ertüchtigen
• Fußbodenheizungs- und Radiatorenkreise hydraulisch und regelungstechnisch trennen
• Thermografie nur unter stabilen Betriebsbedingungen interpretieren
• Rücklauftemperaturen über mehrere Heiztage dokumentieren

Den Grundstein für dauerhaft niedrige Betriebskosten legen

Ein präziser hydraulischer Abgleich verbessert nicht nur den Wärmekomfort. Er reduziert unnötig hohe Vorlauftemperaturen, verhindert übermäßige Rückläufe, vermindert Takten und schafft bessere Bedingungen für eine hohe Jahresarbeitszahl. Die Wärmepumpe erhält dadurch ein klar definiertes System, in dem Verdichter, Umwälzpumpe, Ventile und Heizflächen als zusammenhängendes Tragwerk arbeiten. Besonders im Gebäudebestand kann diese Maßnahme den Weg zu einem effizienten Betrieb ebnen, ohne dass sofort eine vollständige energetische Sanierung erforderlich wird.

Vor der nächsten Heizsaison sollten Eigentümer und Planer deshalb ein vollständiges Datenpaket zusammenstellen: Raumflächen, Heizkörperabmessungen, Rohrnetz, Verbrauchsdaten, gemessene Temperaturen und geplante Sanierungsschritte. Darauf aufbauend kann ein Fachbetrieb die Heizlast berechnen, die Ventile dimensionieren, die Pumpe einstellen und die niedrigste tragfähige Heizkurve ermitteln. Wer diese Arbeit als Fundament und nicht als Formalität behandelt, legt den entscheidenden Baustein für dauerhaft niedrigere Betriebskosten, ruhigen Anlagenbetrieb und eine Wärmepumpe, die auch im Altbau ihre physikalischen Möglichkeiten ausschöpft.
